如何對防雷接地裝置進行檢查和維護
文章來源：陜西河江海防雷公司 更新時間:2022-11-03 閱讀：70次
當時正是雷電活動蕞頻頻的夏日，咱們需求重視防雷電常識，進而采取實在的防護辦法，以防止或減輕雷電構成的傷害。
1雷電概述
雷電是怎么構成的呢？
雷電是大氣中的放電現象，多構成在積雨云中，積雨云隨著溫度和氣流的改變會不停地運動，運動中沖突生電，就構成了帶電荷的云層，某些云層帶有正電荷，另一些云層帶有負電荷。別的，因?yàn)殪o電感應常使云層下面的建筑物、樹木等帶有異性電荷，隨著電荷的堆集，雷云的電壓逐漸升高，當帶有不同電荷的雷云與大地凸出物彼此挨近到必定間隔時，將發作劇烈的放電，同時出現激烈的閃光。因?yàn)榉烹姇r(shí)發作高溫，空氣受熱急劇脹大，隨之發作爆炸的轟鳴聲，這就是閃電與雷鳴。雷電的巨細和多少以及活動狀況，與各個區域的地形、氣象條件及所在的緯度有關。一般山地雷電比平原多，沿海區域比大陸腹地要多，建筑越高，遭雷擊的時機越多。
一個區域雷電活動的頻頻程度可以用個參數來表示這個參數叫雷爆日
雷暴日是指某區域一年中有雷電放電的天數，一天中只要聽到一次以上的雷聲就算一個雷暴日。雷暴日按次數的多少又分為四個區：
少雷區:平均年雷暴日數不超越15的區域。
中雷區:平均年雷暴日數超越15但不超越40的區域。
多雷區;平均年雷暴日數超越40但不超越90的區域。
雷電活動特別激烈區域 平均年雷暴日數超越90的區域及依據運轉經驗雷電災害特別嚴峻的區域
依照相關規范，江蘇區域基本上都?xì)w于 中雷區, 平均年雷暴日數在15-40之間。
雷擊的分類
雷擊有極大的損壞力，其損壞效果是綜合的，包括電性質、熱性質和機械性質的損壞。依據雷電發作和損害特點的不同，雷電可分為以下幾個種：
1.直擊雷
直擊雷是云層與地上凸出物之間的放電 構成的。直擊雷可在瞬間擊傷擊斃人畜。巨大的雷電流流入地下，在雷擊點及其銜接的金屬部分發作極高的對地電壓，可能直接導致觸摸電壓或跨步電壓的觸電事端。別的，直擊雷的巨大的雷電流經過被擊物，在極短的時間內轉換成很多的熱能，構成易燃物品的燃燒或金屬熔化飛濺而引起火災
2．雷電感應，也稱感應雷
雷電感應分為靜電感應和電磁感應兩種。靜電感應是因?yàn)槔自瓢そ厣希诘厣贤钩鑫镯敳扛袘?yīng)出很多異性電荷所形成的。在雷云與其他部位放電后，凸出物頂部的電荷失掉捆綁，以雷電波方式，沿杰出物極快地傳播。電磁感應是因?yàn)槔讚艉�，巨大雷電流在周圍空間發作敏捷改變的強壯磁場所形成的。這種磁場能在鄰近的金屬導體上感應出很高的電壓，構成對人體的二次放電，從而損壞電氣設備。
3．雷電侵入波
雷電沖擊波是因?yàn)槔讚舳诩芸站�路上或空中金屬管道上發作的沖擊電壓沿線或管道敏捷傳播的雷電波。雷電侵入波可毀壞電氣設備的絕緣，使高壓竄入低壓，構成嚴峻的觸電事端。歸于雷電侵入波構成的雷電事端很多，在低壓體系這類事端約占總雷害事端的70%。
2防雷設備檢測周期
依據建筑物的重要性、運用性質、發作雷電事端的可能性和后果，按防雷要求分為三類，每類防雷有不同的判別規范。依據防雷的等級會有不同的防雷辦法。
為了使建筑物的防雷接地設備具有牢靠的保護效果，不只要有合理的設計和正確的施工，還要留意常常保護查看， 因?yàn)榉览自O(shè)備假如不符合規定的條件，它不只不能起到雷電保護效果，有時乃至?xí)菇ㄖ锾幱谟语L(fēng)險的狀況。例如，在避雷針的針尖上懸掛收音機天線或曬衣服的鐵絲；在裝有防雷引下線的墻壁上，離引下線很近的當?shù)�，穿插或平行敷設強電或弱電體系的架空進戶線；明設引下線因保護欠好受到機械力的損壞而中止，等等。這些狀況都是很風險的，假如一旦防雷設備接受雷擊，很可能構成人身傷亡或建筑物損毀的嚴峻后果。因此咱們認為防雷工程，除了必須有嚴厲的檢驗準則外，還應有常年的保護和查看準則。
防雷檢測周期
3防雷設備的查看事項
防雷設備的保護查看是由運用單位負責的，也可請?jiān)O(shè)計單位幫忙進行。保護查看分定時查看和暫時查看。關于重要工程，應在每年雷雨時節以前作
定時查看；關于一般性工程，應每隔2、3年在雷雨時節以前作定時查看；有特別需求時，可作暫時性查看。
接閃器的查看
1）查看接閃器與建筑物頂部外露的其他金屬物的電氣銜接、與避雷引下線電氣銜接狀況
2）查看接閃器 焊接部分補刷的防腐油漆是否完好 螺栓固定等防松零件是否完全, 接閃器是否生銹腐蝕， 查看過程中可用小錘輕輕敲擊查看，發現有觸摸不良或脫焊的接點，應當即予以修正。
3）查看接閃器上有無附著的其他電氣線路。假如接閃器上有附著的其他電氣線路則應按相關規范查看
4）當?shù)蛯踊蚨鄬咏ㄖ镞\(yùn)用屋頂女兒墻或防水層內、保溫層內的鋼筋作暗敷接閃器時，要對該建筑物周圍的環境進行查看，防止雷擊建筑物可能發作的混凝土碎塊墜落等事端隱患。
5）變電運轉人員除了日常巡視查看外，在每次雷電過后和體系發作過電壓等異常狀況后，都應對防雷設備進行查看。查看避雷針本體是否有裂紋、歪斜等現象。與避雷器銜接的導線及接地引下線有無燒傷痕跡或燒斷、斷股現象，接地端子是否結實，動作記錄器內部(罩內)有無積水。每年雷雨時節前應測量一次變電所內避雷器絕緣電阻。
引下線的查看
1）查看明敷引下線是否平直,無急彎。卡釘是否分段固定牢靠,且能接受
規定的垂直拉力。
2）查看引下線、接閃器和接地設備的焊接處是否生銹腐蝕，油漆是否有遺漏。
(3)查看明敷引下線上有無附著的其他電氣線路。假如有則要保證明敷引下線與鄰近其他電氣線路有必定的安全間隔。
4）選用儀器查看引下線接地端與接地體的電氣銜接性能
5）查看引下線距地兩米這一段的絕緣保護處理有無損壞狀況。
6）查看斷接卡子有無觸摸不良狀況。
7）查看遍地明裝導體有無因銹蝕或機械力的損害而折斷的狀況。

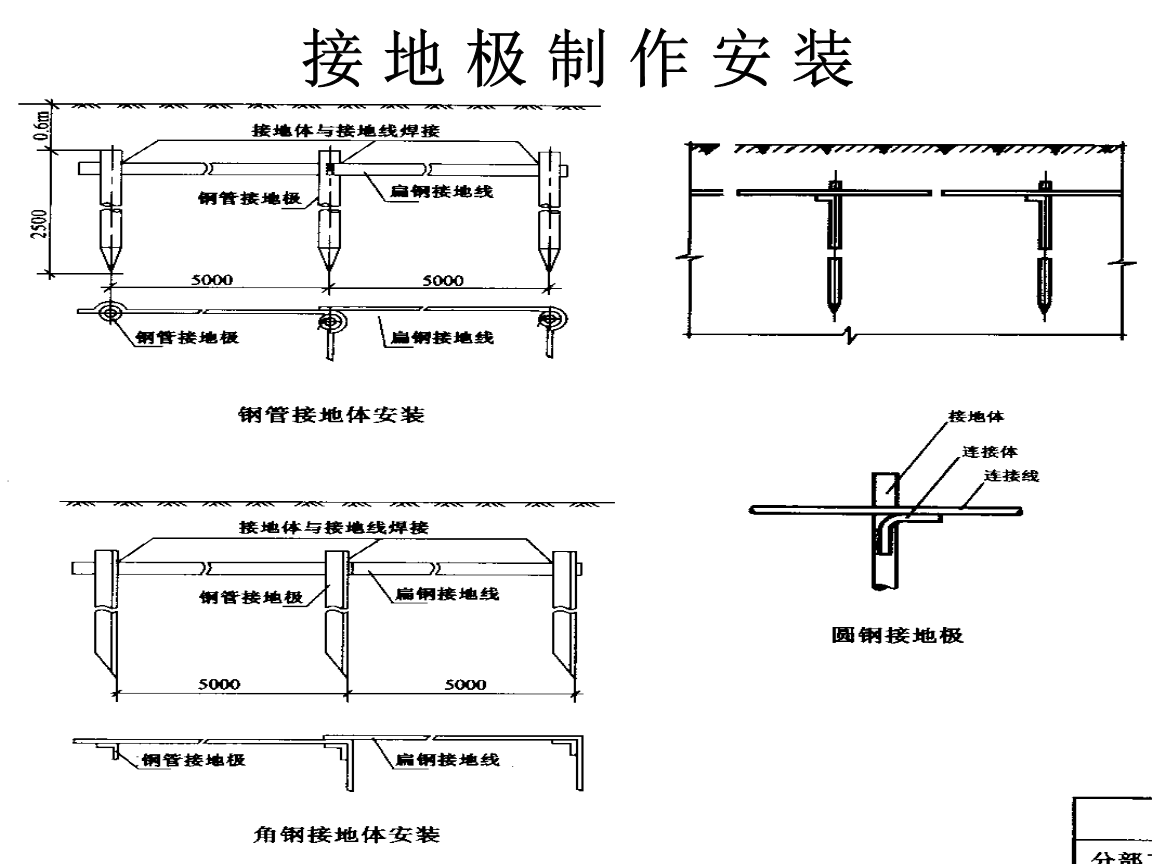

接地設備的保護查看
接地設備的杰出與否，直接關系到人身及設備的安全，乃至涉及到體系的正常與安穩運轉。千萬不要認為現已裝設了接地設備，便會太平無事了。實際中，應對各類接地設備進行定時保護與查看，平時也應依據實際狀況需求，進行暫時性查看及保護。
接地設備是過電壓保護設備的一個重要組成部分，正確地進行查看和保護，常常保持它的杰出狀況，是保證安全運轉的重要環節。因?yàn)榻拥卦O(shè)備埋設在地下，除了查看其外觀和接地引下線的銜接狀況外，主要靠測量接地電阻的結果來進行判別。依據查看狀況，若發現有不合格的當?shù)�，�?yīng)及時進行彌補處理。如接地引下線的斷續卡觸摸不良就應除銹擰緊；當導體腐蝕達30％以上時則應替換導體等。應該留意，對電氣設備或建筑物的防雷接地設備進行修理或彌補處理時，相同也必須按原設計圖紙要求施工。接地設備保護查看的周期一般是：對變電所(配電所)的接地網或工廠車間設備的接地設備，應每年測量一次接地電阻值，看是否合乎要求，并對比上次測量值剖析其改變。對其他的接地設備，則要求每?jī)赡隃y(cè)試一次，依據接地設備的規模、在電氣體系中的重要性及時節改變等要素，每年應對接地設備進行1—2次全面性保護查看，查看的具體內容是：
1）接地線是否有折斷、損害或嚴峻腐蝕。
2）接地支線與接地干線的銜接是否結實。
3）接地點土壤是否因受外力影響而與松動。
4）查看接地線、接地體及其銜接處是否完好無缺。
5）查看悉數銜接點的螺栓是否有松動，并應逐個加以緊固。
6）挖開接地引線周圍的地上， 查看地下0.5m左右地線受腐蝕的程度，若腐蝕嚴峻時應該當即替換。
7）查看接地線的銜接線卡及跨接線等的觸摸是否完好。
8）對移動式電氣設備，每次運用前須查看接地線是否觸摸杰出，有無斷股現象。
9）人工接地體周圍地上上，不該該堆放有激烈腐蝕性的物質。
10）接地設備在巡視查看中，若發現有下列狀況之一時，應予以修正：
搖測接地設備，發現其接地電阻值超越原規定值時；
銜接線銜接處焊接開裂或銜接中止時；
接地線與用電設備壓接螺絲松動、壓接不實和銜接不良時；
接地線有機械損害、斷股、斷線以及腐蝕嚴峻時；
地中埋設件被水沖刷或因?yàn)橥谕炼┞兜厣蠒r(shí)。
